什么是氣動活塞式切斷閥？結構與原理講述

發布日期：[2021-08-11] 本文關鍵詞：氣動活塞式切斷閥,氣動切斷閥,活塞式切斷閥點擊率：

什么是氣動活塞式切斷閥？

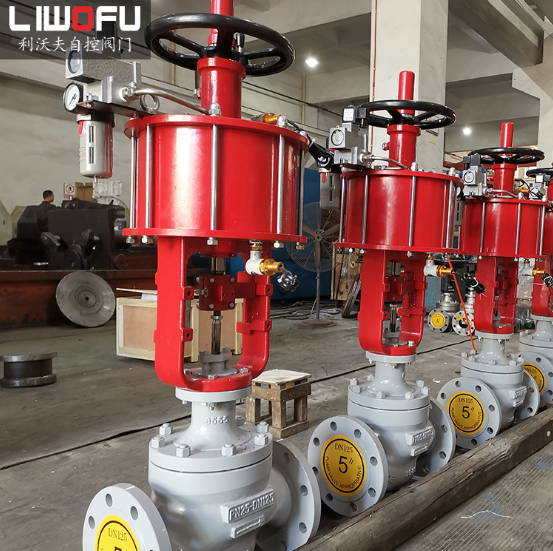

氣動活塞式切斷閥由橄欖型閥體和氣動活塞式執行器組成，通過安裝手輪、電磁閥、限位開關、氣源處理器，可實現中、高速切割功能。燃氣管道和天然氣管道必須提供截止功能，可選擇氣動活塞式切斷閥。同時，氣動活塞式切斷閥可替代氣動切斷閥，更具成本效益。

氣動活塞式切斷閥是氣動單元組合儀表的執行單元。接收來自調節器的信號以控制工藝管道中流體的關閉和連接或切換流道。切斷閥具有操作力大、創新閥體設計、流阻小、額定流量系數大、允許壓差大、密封性能優良等優點。因此，它被廣泛應用于石油、化工、冶金、電力、輕工和紡織行業制造過程的自動和遠程控制系統中。

氣動活塞式切斷閥結構與原理

氣動活塞式切斷閥由氣動活塞式執行機構和直行程調節機構組成，中心形成在支架側面。氣動活塞式切斷閥根據調節機構的形狀可分為直通式單座切斷閥（ZSQP型）和直通套筒切斷閥（ZSQM型）三種。)，以及一個二位三通切斷閥（ZSQN型）。氣動活塞執行器有兩種類型：單作用（彈簧復位）和雙作用（雙進氣）。采用單作用執行機構，整機的運行方式可分為氣閉（水平管路連接）和氣開（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封類型，適用于各種溫度和壓力。

ZSPQ氣動活塞式套筒切斷閥采用平衡閥芯，可增大截止壓差。二位三通切斷閥采用四通閥體，帶有三個流路口，特別適用于2個流路之間的切換。
