ZSPC氣動活塞切斷閥

所屬分類：切斷閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

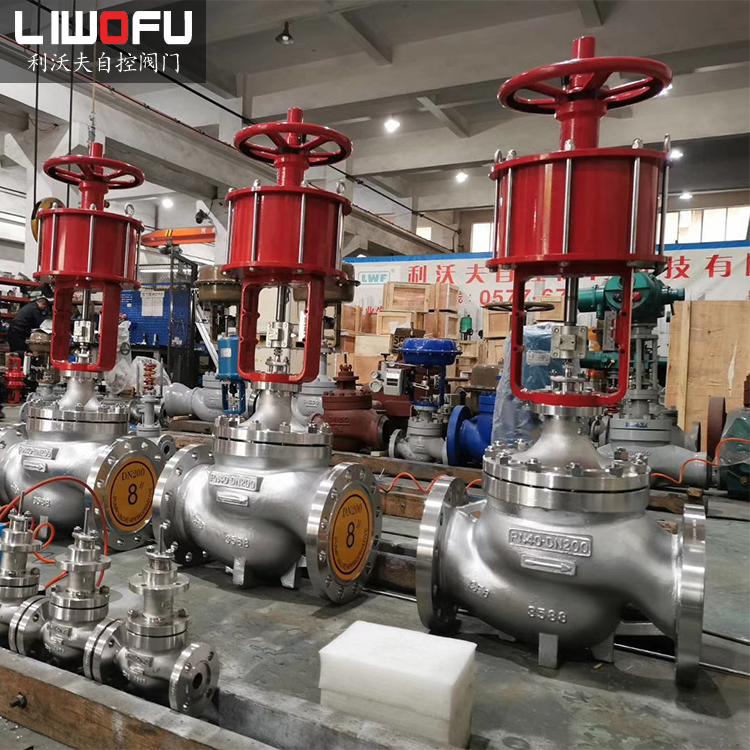

ZSPC氣動活塞切斷閥由切斷機構和氣動活塞執行器組成。切斷機構為直單座形，DN20閥芯為單導軌，DN25-200閥芯為雙導軌，具有結構簡單、操作方便、使用可靠、速度快等特點。打開和關閉。它主要用于不含雜質和顆粒的液體和氣體介質，因此它需要自動控制系統的快速嚴格關閉和快速排氣。

ZSPC氣動活塞切斷閥由國產氣動多彈簧活塞執行機構和低流阻雙密封結構的切斷閥組成。執行器具有運行速度快、推力大、自復位功能、手動操作機構。閥體流道通暢，流量系數大，閥芯和閥座采用彈性、剛性的級聯雙密封。創新Du特的結構使該產品成為一種高速運轉、關斷嚴密、可靠的新型高性能切斷閥。

ZSPC氣動活塞切斷閥由氣動活塞執行機構和直行程調節機構組成，其中心由支架連接。氣動活塞切斷閥根據調節機構的不同，可分為直通單座切斷閥、直通套筒切斷閥、二位三通切斷閥三種型式。氣動切斷閥有兩種類型：?jiǎn)巫饔茫◤椈蓮?fù)位）和雙作用（雙進氣）。單執行器允許整機分為氣閉式（水平管道連接）和氣開式（水平管道切割）。

氣動活塞切斷閥有硬密封和軟密封兩種密封類型，適用于各種溫度和壓力。當信號壓力為零時，彈簧的預緊力（僅單作用）使閥芯處于初始狀態（常開或常閉）。當執行機構收到信號壓力（0.4-0.6MPa）時，活塞推力，彈簧壓縮，推動推桿、閥體和閥芯到位置，閥門全開或全關。它提供對管道中媒體的連接和斷開或管道之間切換的控制。配備二位三通電磁閥，使活塞式切斷閥的控制更加方便和容易。

氣動活塞式切斷閥外形尺寸表

公稱通徑DN			20	25	40	50	65	80	100	150	200
L	PN MPa	1.6	194	197	235	267	292	317	368	500	635
		4.0	194	197	235	267	292	317	368	500	650
		6.4	206	210	251	286	311	337	394	520	650
H			65	70	85	90	100	105	125	170	205
不帶手輪	H1	常溫型	445	455	485	485	605	605	620	962	988
不帶手輪	H1	中溫型	596	606	636	636	770	770	785	1178	1226
帶手輪	H1	常溫型	630	640	670	670	790	790	805	1087	1113
	H1	中溫型	781	791	821	821	955	955	970	1303	1351
	H2		160	160	160	160	160	160	270	270	270
	H3		220	220	220	220	220	220	390	390	390
