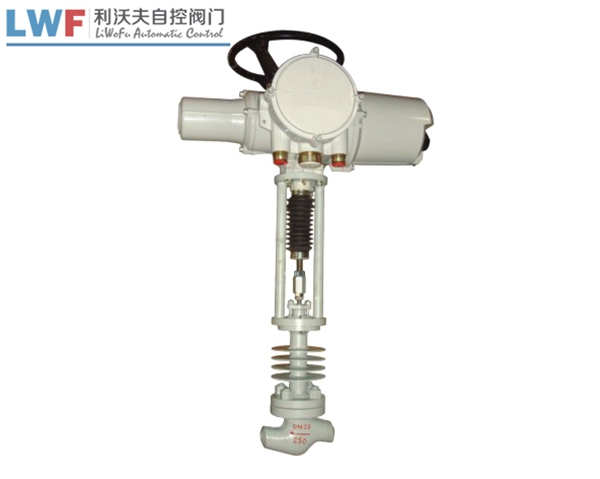

T962Y型電動高壓差調節閥

所屬分類：電動調節閥

浙江利沃夫專業生產電動調節閥，T962Y型電動高壓差調節閥由直行程電動執行機構和閥體兩部分組成，電動高壓差調節閥采用多級降壓的辦法可防止氣蝕和噪音，能平穩地調節流量。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

T962Y型電動高壓差調節閥的簡要介紹

調節閥用于調節介質流量，壓力和液位。根據調節位置信號自動控制閥門開度，并調節介質流量，壓力和液位。調節閥分為電動調節閥，氣壓調節閥和液壓調節閥。本手冊主要介紹兩種類型，電動控制閥和氣動控制閥。

調節閥由兩部分組成

電動或氣動執行器和調節閥。調節通常分為直型單座和直型兩座兩種，但后者的特點是流量大，失衡少，運行穩定，導致流量大和壓降小。特別適用于大泄漏和低泄漏。循環容量Cv是選擇調節閥的主要參數之一。調節閥的循環容量定義如下。當調節閥完全打開時，閥兩端的壓差為0.1MPa，流體密度為1g/cm3、每小時流量直徑調節閥的流量稱為流量，也稱為流量系數，以Cv表示。單位是t/h，液體的Cv值計算如下。

根據流量的Cv值檢查表格，以確定調節閥的公稱直徑DN。調節閥的流量特性是當調節閥兩端之間的壓差恒定時流過調節閥的介質的相對流量與開度之間的關系。控制閥的流動特性包括線性特性，等比例特性和拋物線特性。

T962Y型電動高壓差調節閥由直行程電動執行機構和閥體兩部分組成，閥門采用多級降壓的辦法可防止氣蝕和噪音，能平穩地調節流量。

口徑：DN15-200

壓力：10.0-32.0MPa

材質：鑄鋼、鉻鉬鋼，不銹鋼等

T962Y型電動高壓差調節閥執行機構主要技術參數表

型號		額定輸出力N		速度mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

T962Y型電動高壓差調節閥性能指標參考表

項目			指標值
基本誤差％			配3610L±2.5；帶定位器 ±1.0
回差％			配361L ±2.0；配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV級小于閥的額定容量×10-4

T962Y型電動高壓差調節閥允許壓差c參考表

公稱通徑(mm)		20				25	40		50	65	80	100	150		200	250	300
閥座直徑(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	361LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	361LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	361LSC-65									1.51	0.99	0.64	0.41	0.28
	361LSC-99												0.63	0.44	0.25	0.16	0.11
