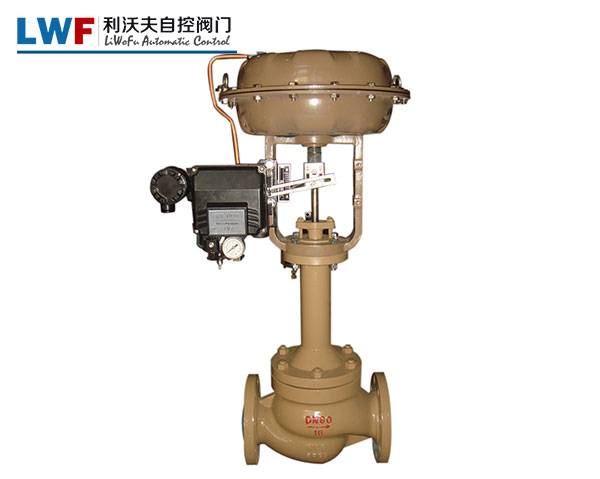

ZJHM精小型套筒調節閥

浙江利沃夫自控閥門科技有限公司生產的ZJHM精小型套筒調節閥采用頂部導向結構，并配有多彈簧執行器。具有結構緊湊，重量輕，操作靈敏，流量特性準確，拆裝方便等優點。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

ZJHM精小型套筒調節閥簡介

ZJHM精小型套筒調節閥采用頂部導向結構，并配有多彈簧執行器。它具有結構緊湊，重量輕，操作靈敏，流線型S流體通道，壓力損失小，閥容量大，流量特性準確，拆裝方便等優點。它廣泛用于Jing確控制氣體，液體和其他介質的工藝參數，以將壓力，流速，溫度和液位保持在給定值。當允許泄漏量較小且閥門前后的壓差不大時，特別適用。

ZJHM精小型套筒調節閥特點

1、閥芯結構均衡，軸向不平衡力小，允許壓差大，穩定性好。

2、套筒高度兼容，易于拆卸和組裝，易于維修。

3、全金屬閥芯結構適合各種任務，并符合IV級泄漏標準，而ZXMQ軟密封閥芯符合VI級泄漏標準。

4、根據流體力學原理，閥體設計為具有低流阻和恒定橫截面的流路。調節范圍大，固有調節比為50，額定流量系數增加30％。

5、執行器采用多彈簧結構，高度降低了30％。減輕30％。

6、ZJHMV型波紋管密封控制閥在活動閥桿上形成完全密封，以防止流體泄漏。

7、ZJHMJ型調節閥配有隔熱套。當流體在冷卻后易于結晶并固化時使用。

ZJHM精小型套筒調節閥技術參數

公稱通徑		25	40		50	65	80	100	150		200
閥座直徑		25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	直線	11	17.6	27.5	44	69	110	176	275	440	690
額定流量系數Kv	等百分比	10	16	25	40	63	100	160	250	400	630
行程（mm）		16	25			40			60
流量特性		直線，等百分比
可調比R		50：1

ZJHM精小型套筒調節閥部件材質

零件名稱	材料屬性	溫度范圍
閥體上閥蓋	HT200	-15℃~200℃
	WCB	-20℃~425℃
	ZG1Cr18Ni9Ti	-40℃~550℃
	ZG0Cr18Ni12Mo2Ti	-40℃~550℃
閥芯閥座	18Ni9	-40℃~550℃
閥芯閥座	0Cr18Ni12Mo2Ti	-40℃~550℃
填料	聚四氟乙烯	-40℃~200℃
膜片	丁腈橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A3
